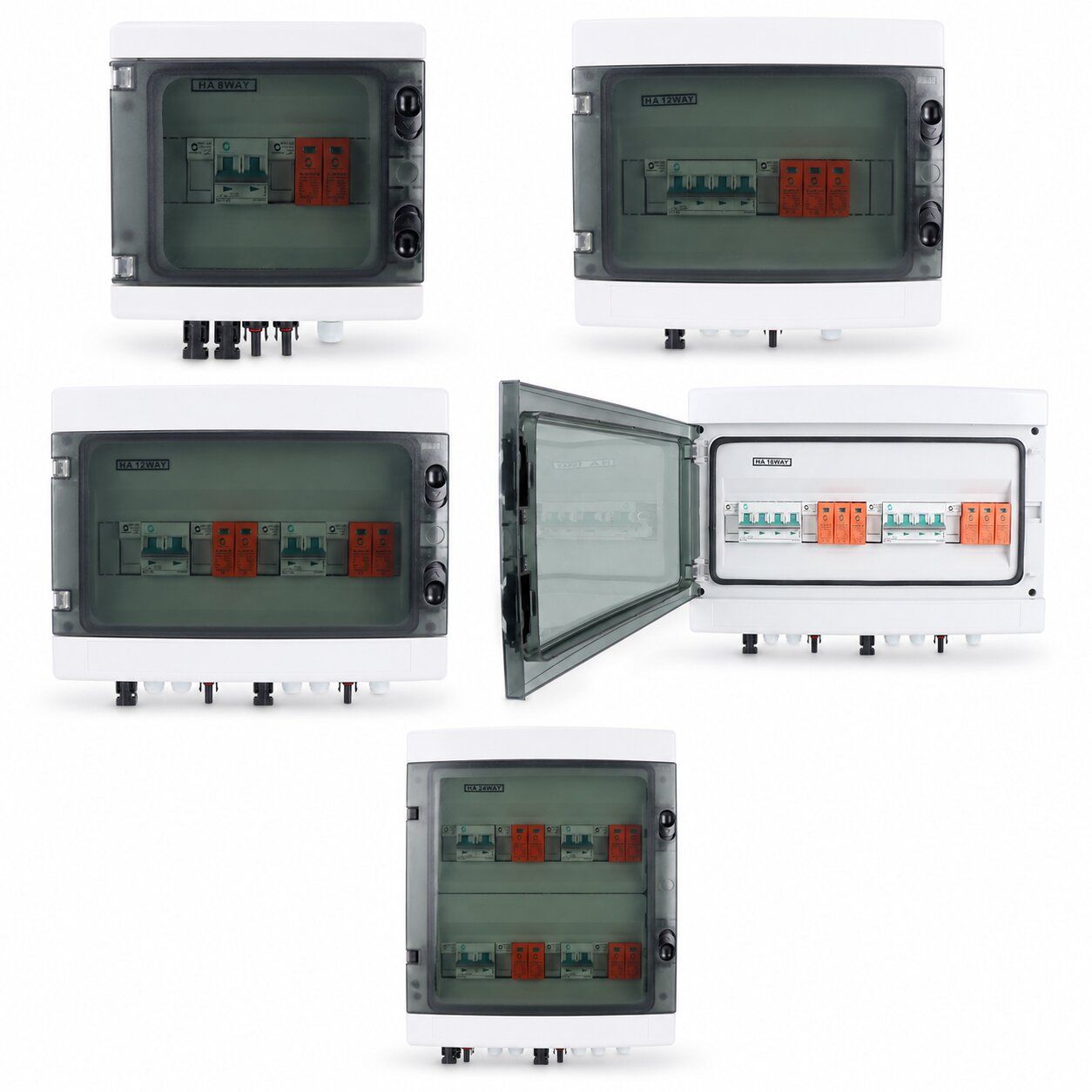

Der Photovoltaik Anschlusskasten für die DC-Seite dient zur sicheren Verbindung, Absicherung und zum Schutz von Gleichstromleitungen zwischen Solarmodulen und Wechselrichter. Je nach gewählter Ausführung eignet sich die Box für Anlagen mit 1, 2 oder 4 PV-Strings sowie für Systemspannungen bis 500V DC oder 1000V DC.

Die Anschlusskästen sind mit integrierten DC-Sicherungen, DC-Leitungsschutzschaltern und DC-Überspannungsschutzmodulen ausgestattet. Dadurch werden die angeschlossenen PV-Leitungen zusätzlich gegen Überstrom und Überspannung geschützt. Die Eingänge sind MC4-kompatibel ausgeführt, die Ausgänge erfolgen über PG9-Kabelverschraubungen. Das robuste Gehäuse aus PC/ABS bietet laut Datenblatt die Schutzart IP65 und die Schlagfestigkeit IK10. Die Anschlusskästen sind für Wandmontage und eine übersichtliche DC-Verkabelung in Photovoltaik-Anlagen geeignet.

Produktvorteile

• Für Photovoltaik-Anlagen und PV-Strings geeignet

• Für die Gleichstromseite zwischen Solarmodulen und Wechselrichter

• Varianten für 1, 2 oder 4 Strings

• Ausführungen für 500V DC oder 1000V DC

• Integrierte DC-Sicherungen

• Integrierte DC-Leitungsschutzschalter

• Integrierter DC-Überspannungsschutz

• MC4-kompatible Eingangsanschlüsse

• PG9-Kabelverschraubung am Ausgang

• Robustes PC/ABS-Gehäuse

• Schutzart IP65

• Schlagfestigkeit IK10

• Wandmontage möglich

• Saubere und übersichtliche DC-Verkabelung

Technische Daten je Ausführung

1 Eingang / 1 Ausgang – 500V DC
Modell: WSDB-PV1/1 (500V)
Sicherungen: 2 Stück, 10x38 mm, 15A
Leitungsschutzschalter: 1x 2-polig, 500V
Überspannungsschutz: 1x 2-polig, 500V
Außenmaß: 215 x 210 x 100 mm
Innenmaß: 195 x 150 x 90 mm

1 Eingang / 1 Ausgang – 1000V DC
Modell: WSDB-PV1/1 (1000V)
Sicherungen: 2 Stück, 10x38 mm, 15A
Leitungsschutzschalter: 1x 4-polig, 1000V
Überspannungsschutz: 1x 3-polig, 1000V
Außenmaß: 300 x 260 x 140 mm

2 Eingänge / 2 Ausgänge – 500V DC
Modell: WSDB-PV2/2 (500V)
Sicherungen: 4 Stück, 10x38 mm, 15A
Leitungsschutzschalter: 2x 2-polig, 500V
Überspannungsschutz: 2x 2-polig, 500V
Außenmaß: 296 x 255 x 140 mm

2 Eingänge / 2 Ausgänge – 1000V DC
Modell: WSDB-PV2/2 (1000V)
Sicherungen: 4 Stück, 10x38 mm, 15A
Leitungsschutzschalter: 2x 4-polig, 1000V
Überspannungsschutz: 2x 3-polig, 1000V
Außenmaß: 410 x 285 x 140 mm

4 Eingänge / 4 Ausgänge – 500V DC
Modell: WSDB-PV4/4 (500V)
Sicherungen: 8 Stück, 10x38 mm, 15A
Leitungsschutzschalter: 4x 2-polig, 500V
Überspannungsschutz: 4x 2-polig, 500V
Außenmaß: 295 x 416 x 140 mm

Gemeinsame technische Daten

Stromart: Gleichstrom (DC)
Kabeleingang: MC4-kompatibel, 2,5–6 mm²
Kabelausgang: PG9, 2,5–16 mm²
Gehäusematerial: PC/ABS
Schutzart: IP65
Schlagfestigkeit: IK10
Betriebstemperatur: -25 °C bis +55 °C
Luftfeuchtigkeit: 0–95 %, nicht kondensierend
Maximale Einsatzhöhe: 2000 m
Montageart: Wandmontage
Zertifizierung: CE

Lieferumfang

Sie erhalten einen Photovoltaik Anschlusskasten DC in der gewählten Ausführung. Die jeweilige Box ist mit passenden DC-Sicherungen, Leitungsschutzschalter, Überspannungsschutz, MC4-kompatiblen Eingängen und PG9-Ausgängen ausgestattet.

Wichtiger Hinweis

Die Installation und Inbetriebnahme darf nur durch eine qualifizierte Elektrofachkraft erfolgen. Vor dem Kauf bitte prüfen, welche String-Anzahl und welche Systemspannung zur jeweiligen Photovoltaik-Anlage passt.
